單效廢水蒸發結晶器
日期:2019-04-28   來源:合肥小牛輕工機械有限公司



單效強制循環蒸發結晶器用途:

    單效強制循環蒸發結晶器比較適合對水量相對較少的工業廢水進行蒸發濃縮和結晶處理,尤其對含無機鹽、重金屬等會有晶體析出的廢水蒸發結晶處理,效果顯著,設備在醫藥化工、金屬表面處理、環保工程、廢液回收等眾多行業領域中應用廣泛。



單效強制循環蒸發結晶器結構原理:

    單效強制循環蒸發器系統構件主要包括列管式加熱器、蒸發結晶器、列管式冷凝器、冷凝水收集罐、晶漿緩沖罐、飽和母液罐、冷凝水泵、強制循環泵、料液輸送泵、真空系統、電控系統、管路系統、設備平臺等。設備的根本原理是依靠外加動力(強制循環泵),使廢水溶液在設備內部進行循環受熱不斷蒸發,使溶液由不飽和變?yōu)轱柡停^續蒸發,過剩的溶質就會呈晶體析出。



單效強制循環蒸發結晶器工藝流程:

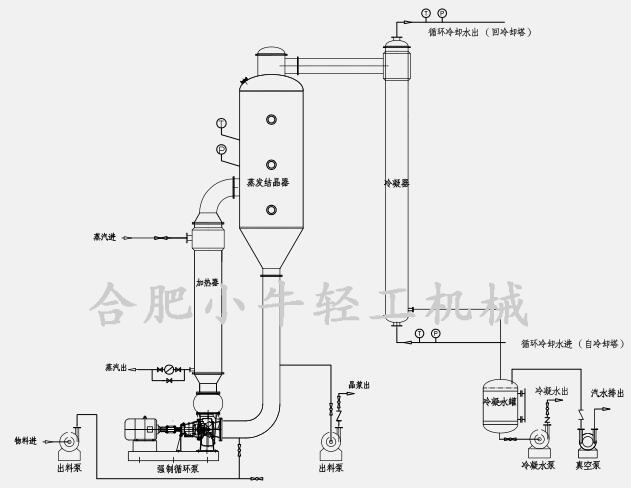

    鍋爐蒸汽作為加熱介質進入列管式加熱器殼程,料液由進料泵或利用真空自吸的方法進入加熱器管程。管束內的物料受強制循環泵推動、真空負壓及外部蒸汽加熱的作用下,會被加熱汽化并噴射進入蒸發結晶器內,形成閃蒸,不被蒸發的料液下降回流至加熱器內再次噴射至蒸發結晶器,以此反復循環不斷受熱蒸發,至飽和狀態有晶體析出(即結晶),達到一定程度后出料,出料狀態為晶漿,泵送至晶漿緩沖罐,后經離心分離得到晶體和飽和母液。母液回流至蒸發器內部繼續處理,離心分離后的結晶物可作固廢處理或作為副產物銷售。

    二次蒸汽進入冷凝器中,在外部循環冷卻水的作用下被冷凝成水,在冷凝水罐進行收集,最后由泵排出系統進行回收再利用,或經檢測達到排放標準后直接排放。




單效強制循環蒸發結晶器型號規格:

型 號

XN-QXZ01/500

XN-QXZ01/1000

XN-QXZ01/1500

XN-QXZ01/2000

水份蒸發量

0.5t/h

1t/h

1.5t/h

2t/h

進料濃度

根據不同物料特性

出料濃度

根據物料特性及用戶要求

蒸發溫度

55-85℃

真空度

-0.05 - -0.095MPA

蒸汽壓力

<0.25mpa

蒸氣耗量

550-600kg/h

1100-1200kg/h

1700-1800kg/h

2200-2300kg/h

注:本表格內數據僅供參考,請以最終設計參數為準。



單效強制循環蒸發結晶器主要特點:

    設備特別適合高鹽廢水的蒸發結晶回收處理,如含氯化鈉、硫酸鈉等含鹽廢水,是醫藥、精細化工等工廠廣泛應用的一種廢水蒸發器,具有高流速,蒸發快等特點,是處理高濃度、易結晶、易結垢等特性料液的首選。設備多效體連接可有效降低鍋爐生蒸汽,降低運行成本,可連續操作或間接性操作,可根據用戶要求安裝自動控制系統。
